파이프 레이저

파이프 · 형강을 3차원 형상 그대로 자릅니다

주요 업무

파이프 레이저

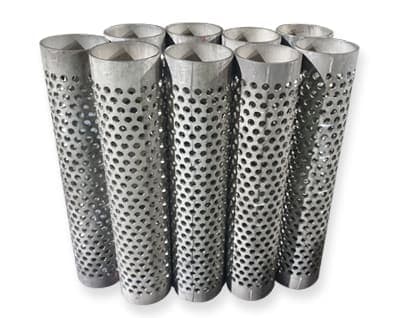

소재를 회전시키면서 절단 헤드가 함께 움직이는 3차원 형상 레이저 가공기입니다. 관과 관이 만나는 상관선, 비스듬히 떨어지는 면, 여러 개가 이어지는 홀처럼 평면 절단으로는 낼 수 없는 형상을 한 번의 물림으로 처리합니다. 2019년 1호기를 들이고 2024년에 2호기를 늘렸습니다.

회전식 공구 유닛

긴 소재의 탭 가공까지 한 대로 끝냅니다. 홀 직경이 여러 가지여도 공구를 바꿔 물리지 않아 납기가 짧아집니다. (최대 탭 M16)

소재 측장

물린 소재의 길이를 자동으로 잽니다. 매번 손으로 재던 일이 없어지고 소재를 확실하게 잡습니다.

체인식 컨베이어

적재 개수를 크게 늘려 사이즈별로 세팅해 두고 장시간 연속 운전이 가능합니다. (예: Φ20mm 40개 · Φ400mm 5개)

터치 센서

파이프 외형 치수를 재서 소재 변형을 자동으로 보정합니다. 이형재도 가공됩니다.

이 업무에 쓰는 설비
3차원 형상 레이저 가공기 (FABRI LASER) 1호기	2019년 도입
3차원 형상 레이저 가공기 2호기	2024년 증설

가공 능력 — 소재 형상별 최대 규격
원형 파이프	Φ20 ~ Φ406400A 강관까지
사각 파이프	20×20 ~ 300×300
H형강 (H빔)	20×20 ~ 300×300
I형강	20×20 ~ 300×300
L형강 (앵글)	20×20 ~ 250×250
홈형강 (채널)	20×20 ~ 300×140
